Powerlift TERRİER DİKEY SAC KAPMA TS/STS

Ürün Açıklaması

Ürün Kodu :

ÜRÜN TANIMI

Terrier sac kaldırma aparatları sürekli yüksek kalite seviyesinde üretim için çok modern makineler ile donatılmıştır.
Terrier kaldırma aparatları üzerinde güçlü bir odaklanma vardır. Biz, sürekli ürünlerimizi geliştirmek için kaldırma alanında her soruya çözüm ararız. Bu nedenle hemen hemen her kaldırma sorunu ile ilgili size yardımcı olmak için yeteneğe sahibiz.

TS / STS

Dikey kaldırma ve çelik plakaları ve yapıların taşıması için.
Kelepçeler kaldırma Terrier TS / STS kuvveti kaldırma uygulandığında ve yük indirilmesi sırasında kayma değil kelepçe sağlanması, bir güvenlik mekanizması ile donatılmıştır.
Kelepçe kapalı yanı sıra açık konumda kilitlenir.
Kaldırma kapasitesi ve çene açıklıkları açıkça vücutta kazınmıştır.
STS tipi kelepçeler büyük bir çene açıklığı ile sağlanır.
Asgari W.L.L. Maksimum W.L.L.% 10 olduğu

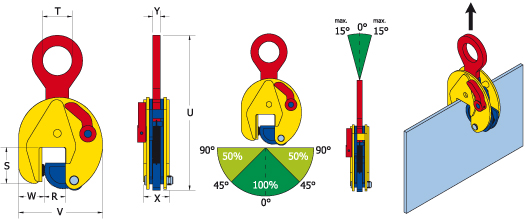

TEKNİK DETAY TABLOLARI

Ref. no.	Tip	Kapasite	Çene Açıklığı	Ölçüler							Ağırlık
		(kg/piece)	(R) (mm)	S	T	U	V	W	X	Y	(kg/pc)
850000	0.75 TS	750	0 - 13	47	30	205	100	35	37	10	1,5
850800	1 TS	1000	0 - 18	55	45	265	125	38	47	15	3,3
850880	1 TSE	1000	0 - 25	55	45	265	142	38	47	15	3,6
850100	1.5 TS	1500	0 - 20	80	65	335	165	55	56	17	6,3
850901	2 TSE	2000	0 - 35	80	65	335	185	55	56	17	6,5
850331	3 TSE	3000	0 - 35	80	65	335	185	55	56	17	6,7
850441	4.5 TS	4500	0 - 25	85	70	430	200	60	77	20	14,8
850451	4.5 TSE	4500	0 - 45	85	70	430	230	60	77	20	15,9
850301	6 TS	6000	0 - 32	114	75	490	225	78	78	20	18,6
850401	7.5 TS	7500	0 - 40	112	75	530	245	76	86	20	24
851501	7.5 TSE	7500	0 - 55	112	75	530	267	70	86	20	25
851551	9 TS	9000	0 - 55	112	75	530	267	70	86	20	26
850501	12 TS	12000	0 - 52	148	85	617	295	100	94	44	42
915000	15 TS	15000	0 - 76	209	86	760	375	135	105	50	71
917000	17 TS	17000	0 - 76	209	86	760	375	135	105	50	71
920000	20 TS	20000	0 - 80	245	100	880	465	150	140	66	140
925000	25 TS	25000	May.85	245	100	880	465	150	140	66	140
930000	30 TS	30000	Eki.90	245	100	880	465	145	140	66	145

852200	6 STS	6000	40 - 90	115	75	490	275	70	78	20	20
854300	7.5 STS	7500	50 - 100	110	75	525	315	70	82	20	24
853305	9 STS	9000	50 - 100	110	75	525	315	70	82	20	25
852401	12 STS	12000	50 - 100	153	86	615	345	100	94	44	42
921500	15 STS	15000	80 - 150	220	86	755	450	136	106	50	77
922000	20 STS	20000	80 - 150	249	100	875	640	153	140	66	145
922500	25 STS	25000	80 - 150	249	100	875	640	153	140	66	145
923000	30 STS	30000	80 - 150	249	100	880	640	153	155	66	148

TASARIM

Kolay kullanım için hafif ve aerodinamik tasarımı.
Kolay bakım.
Yüksek kaliteli çelik, kaldırma kelepçe, cam ve pivot kullanılması, yüksek kullanım oranı ve uzun kullanım ömrü garanti.
Tüm standartları ve benzeri gereksinimlerini karşılar:
Avrupa normu NEN13155, Avustralya norm 4991 Amerikan norm ASMEB30.20-2010 ve Avrupa Makine Direktifi 2006/42 / EC sayılı.

KALİTE

Çok kaliteli.
Kam mili ve egzotik çelik kullanımı.
Basit yapı, bu nedenle kolay onarmak için.
Tüm kaldırma kelepçeler 2 kez güvenli çalışma yüküne kadar kendi test tesislerinde test edilir.
Her kelepçe bir test sertifikası ile birlikte verilir.
Terrier kaldırma kelepçeler 5 kat güvenli çalışma yükü bir mola faktörü tasarlanmıştır.

GENEL

Her bir kelepçe kullanmadan önce manuel okudum.
Standart kaldırma kelepçeler kaldırma ve 37 HRC, maksimum sertliğe sahip çelik levhaların taşınması için uygundur. 50HrC sertlik kadar malzeme için biz ekstra sertleştirilmiş cam ve pivot ile bir kelepçe teslim edebilir.
Herkes yük altında olduğunu durumları önlemek.
Kelepçe Herhangi kaynak bu kelepçeler sertliğini ve dayanıklılığını etkileyebilir, yasaktır.

TESLİM

Tüm kaldırma kelepçeleri özgün bir sertifika ile sağlanır.
Tüm kelepçeler Hükümet Emniyet Yetkilileri tarafından sıkı testlerden sonra onaylanmıştır.
Tüm kelepçeler Hollanda&39;da yapılır.
Terrier kaldırma kelepçeler DNV tarafından sertifikalı, istek üzerine olacak.
Terrier kaldırma BV ISO9001-2008 sertifikalı kelepçeleri.

USUL GÜVENLİK DENETİMİ

Tüm kontroller ve onarım bakım şemada yazılı olmalıdır.
Kelepçe kullanımına öncesi kontrol edilmelidir.
Kelepçe bakım muayene için döndürülür zaman zaman bakım şeması temin etmelidir.

DEFEKTİF KALDIRMA KELEPÇELERİ

Aşınma veya hasar belirtildiğinde, aşağıdaki adımlar atılması gerekmektedir;
Kesinlikle kullanmayınız.
Hata tarihini not edin ve teknik servisimizi arayın.

YEDEK PARÇA

Tüm yedek parça ayrı ayrı ya da tamir setleri olarak mevcuttur. Herhangi bir parça hemen bunların yerine zarar görür ve herhangi bir risk almamak zaman tavsiye edilir. Yedek parça siparişi verirken daima: modeli, kaldırma kapasitesi, çene açıklığı ve seri numarası gibi gerekli yedek parçaları.

A Cam montaj
B Kilit kolu montaj
C Kilit bahar
D Kamera pimi
E Pivot tamamlandı
F Kelepçe pimi
TS, STS, MP modeli için G Kaldırma göz
TSU, STEU modeli H Kaldırma göz
Ben arr Linkage&39;ı. SMTP, STSMP modeli
MP modeli J Bağlantı pimi
FHX modeli L Kamera
FHX modeli M Cam pimi
FHSX model K Kamera
FHSX modeli O Cam pimi

Her dikey kelepçeler için kullanılabilir revisionsets vardır.

Bu onarım setleri içerir:
A Cam montaj
C Kilit bahar
D Kamera pimi
E Pivot seti

Revizyon setleri içerir:
A Cam montaj
B Kilit kolu montaj
C Kilit bahar
D Kamera pimi
E Pivot tamamlandı
