Ürün Kodu :

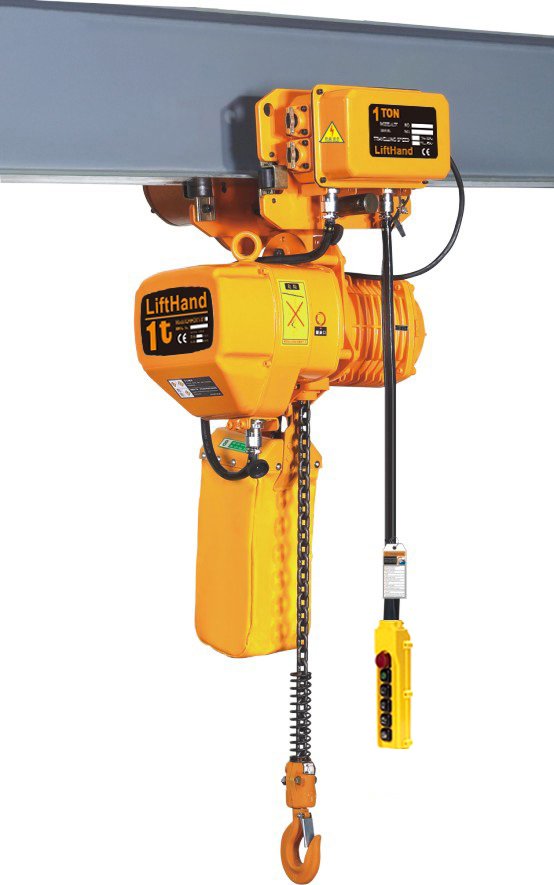

Elektrikli zincirli vinçler, sağlam yapısı ile ağır yüklerinizi kolaylıkla kaldırmak ve indirmek için tasarlanmıştır.
***** RAYDA YÜRÜME VE İNDİRME KALDIRMA FULL OLARAK ELEKTRİKLİDİR. KUMANDADAN İSTEDİĞİNİZ GİBİ HAREKET ETTİREBİLİRSİNİZ.
***** İSTEĞE BAĞLI OLARAK ZİNCİR MESAFESİ YÜKSELTİLEBİLİR.
ÖZELLİKLERİ
* 4 hareketli,
* Ağır çalışma ortamları ve gündelik kullanımda yüksek performans sağlayan özelliklerde donatıldı,
* Akıllı fren teknolojisi ile güvenli kullanım,
* Elektrik akımındaki frekans düşüklüğü nedeniyle ortaya çıkabilecek hatalara karşı korumalı sisteme sahiptir.
TEKNİK BİLGİLER
| MODEL | KAPASİTE (TON) | KALDIRMA YÜKSEKLİĞİ (MT) | KALDIRMA HIZI (MT/DK) | MOTOR GÜCÜ (Kw) | MOTOR ROTASYON HIZI (R/DK) | MOTOR VOLTAJ | MOTOR FREKANS | YÜRÜME MOTORU | YÜRÜME ROTASYONU | YÜRÜME OP. HIZ (M/DK) | YÜRÜME VOLTAJ | YÜRÜME FREKANS | I-BEAM |
| LT-HKDM00101S | 1 | 6 | 6,6 | 1,5 | 1440 | 380 | 50 | 0,4 | 1440 | 11 | 380 | 50 | 58/153 |
TEKNİK ÖLÇÜLER
| MODEL | KAPASİTE TON | (MM) | ||||||||||||||
| LT-HKDM00501S | 0,3 | H | A | B | D | E | I | K | L | M | N | W | U | R | T | ZİNCİR |
| 650 | 520 | 260 | 300 | 176 | 31 | 42 | 32 | 24 | 206 | 111 | 142 | 231 | ||||
FERAGATNAMELER
1 Yangın, deprem, yıldırım veya diğer doğal afetler, üçüncü şahısların olayları, kazalar, kullanıcının görevi, ihmal veya yanlış kullanımı veya kullanım ötesi koşullardan kaynaklanan diğer hasarlardan kaynaklanan hasarlar için herhangi bir sorumluluk üstlenilmemektedir.
2 Bu ürünü kullanmanızın neden olduğu teminatlı hasarlardan veya ticari çıkarların kaybı, işin kesintiye uğraması, kaldırma yüklerinin hasarlanması gibi herhangi bir şekilde herhangi bir sorumluluk üstlenmiyoruz.
3 Kullanım kılavuzunun içeriğine veya belirtilen kapsamın ötesine geçen zararlardan dolayı herhangi bir sorumluluk üstlenmiyoruz.
4 Bu tür hasarların biraraya gelmesinden kaynaklanan mekanik bir arıza nedeniyle şirketle ilişkisi bulunmamakta, şirket herhangi bir sorumluluk üstlenmemektedir.
KULLANIM KISITLAMALARI
1 Bu ürün insan taşımalı ürünler olarak tasarlanmadığı ve üretilmediğinden, kişileri taşınması için kullanmayın.
2 Lütfen tasarım zamanı dışında kullanmayın, ürünler normal kullanım ortamında dikey yükleme ve boşaltma amacıyla yük yükleme ve indirme olarak tasarlanmıştır.
3 Bu ürünü, hareketli yükleri olan mekanik olmayan cihazların bir parçası olarak kullanmayınız.
ÇALIŞMA VE KULLANIM
Kullanım kılavuzuna ve diğer kullanım bilgilerini dikkatli okumanız, çalıştırmadan önce tüm içeriği anlamanız ve ürünlerimizi daha sonra kullanmanız gerekmektedir.
Lütfen, operatör tarafından çalıştırılmadan önce koruyucu giysi ve cihazları kullanarak ürünlerimizi kullanınız.
GÜVENLİK ÖNLEMLERİ
Kullanımına uygun olmayarak çalıştırmak her türlü kaldırma ekipmanı, personel veya mülk kaybı olasılığına neden olabilir.
Operatörün doğru çalışma modunu ve önlemleri takip etmeme olasılığını ortadan kaldırmanız gerekmektedir. Güvenli çalışmayı sağlamak için, ürünümüzü kullanmaya başlamadan önce her operatörün kullanım kılavuzunu mutlaka okuması ve anlaması gerekmektedir.
ÖNSÖZ
Bu kılavuzda kapsanan içerikler, elektrikli zincirli vinçlerimizin doğru montajı, çalıştırılması ve bakımı konusunda size yardımcı olabilir ve vinçlerimizin en iyi emniyet, etkinlik ve ekonomide çalışmasına izin verir.
Vinçlerimizi kullanmadan önce manuel içerik, doğru işlem, çalışma metodları ve koruyucu önlemler üzerinde kapsamlı bir şekilde çalışmanız pratik ve güvenilir hizmet almanızı sağlar.
Size en kısa sürede gerekli değiştirme parçalarını sunabilmek için, bizimle iletişime geçtiğinizde lütfen aşağıdaki bilgileri bizimle paylaşınız.
MODEL TİPİ
ÜRÜN SERİ NUMARASI
DEĞİŞTİRİLMESİ GEREKEN PARÇA ADI
Elektrikli zincirli vinçlerin yıllarca farklı ve tatmin edici hizmet sunacağını size garanti edebiliriz.
Herhangi bir soru için firmamız ile irtibata geçebilirsiniz.
ÇALIŞMA METODLARI
| MADDE | ÖZELLİKLERİ | ||
| Çalışma sıcaklık aralığı | -20 den +40 a | ||
| Çalıştırma nemi aralığı % | 85 veya altında | ||
| Koruma sınıfı vinç için | IP54 | ||
| Koruma sınıfı kumanda için | IP54 | ||
| Güç | 3 faz 200--600V 50/60HZ | ||
| Gürültü seviyesi Tek hızda kaldırma | 81 desibel | ||
| Gürültü seviyesi Çift hızda kaldırma | 81 desibel | ||
| Zincir özellikleri | Çalışma yük limiti | Çap (mm) | Zincir Aralığı (mm) |
| Zincir özellikleri | 0,3t-0,5t | 6,3 | 19 |
| Zincir özellikleri | 1t-2t çift zincir | 7,1 | 21 |
| Zincir özellikleri | 2t tek zincir | 10 | 30 |
| Zincir özellikleri | 3t-5t | 11,2 | 34 |
AÇIKLAMALAR
Çalışma sıcaklığı ve nemi yukarıdaki tablodan fazla olduğu zaman, lütfen ayrıntılı bilgi için firmamız ile irtibata geçiniz.
Uygun kullanım, kaldırma sistemleri olarak atmosferik ve çalışma koşulları altında yukarı ve aşağı kaldıracak şekilde tasarlanmıştır.
Gürültü seviyesi, yük asansörlerinin standart çalışma ile ilerlediği kaldırma çalışma yerinde bir metreye kadar olan normal seviyede ölçülür.
MEKANİK DÜZEYİ VE HİZMET ÖMRÜ
Elektrikli zincirli vinçler için hizmet ömrü ve güvenliği, operatörün esas olarak aşağıdaki operasyon seviyelerini takip etmesiyle ölçülür.
Elektrikli zincirli vinçlerimiz FEM standartlarında (FEM 9.511) 1Am seviyesinde olacak şekilde tasarlanmıştır.
Günlük çalışma saatleri ve toplam çamışma saati ortalaması, yük dağılımı ile hesaplanır.
| YÜK SEVİYESİ | TANIM | METREKÜP DEĞERİ | GÜNLÜK ORTALAMA ÇALIŞMA SAATİ | |||||
| 1 hafif | Mekanizma ve parçalar çoğunlukla hafif yük altında, ve istisnai koşullar olmadıkça maksimum yük baz alınmaz | K≦0.50 | ≦2 | 2-4 | 4-8 | 8-16 | ≦16 | >16 |
| 2 orta | Mekanizma ve parçalar çoğunlukla orta yük altında, ve istisnai koşullar olmadıkça düşük frekans baz alınır | 0.50 | ≦1 | 1-2 | 2-4 | 4-8 | 8-16 | ≦16 |
| 3 ağır | Mekanizma ve parçalar genellikle ağır ve orta yük altında baz alınır | 0.63 | ≦0.5 | 0.5-1 | 1-2 | 2-4 | 4-8 | 8-16 |
| 4 aşırı ağır | Mekanizma ve parçalar çoğunlukla maksimum yük baz alınır | 0.80 | ≦0.25 | 0.25-0.5 | 0.5-1 | 1-2 | 2-4 | 4-8 |
| 1Bm | 1Am | 2m | 3m | 4m | 5m | |||
KALDIRMA EKİPMANLARI İÇİN TEMEL MOTOR SEÇİM PANOSU
| GRUP | ARALIK SERVİS | KISA ZAMANLI SERVİS | |||
| F.E.M. | ISO | DÖNGÜ/SAAT | BAŞLAMA/SAAT | (ED%) | MİN. ÇALIŞMA PERİYODU |
| 1DM | M1 | 15 | 90 | 15 | 7,5 |
| 1CM | M2 | 20 | 120 | 20 | 7,5 |
| 1BM | M3 | 25 | 250 | 25 | 15 |
| 1AM | M4 | 30 | 180 | 30 | 15 |
| 2M | M5 | 40 | 240 | 40 | 30 |
| 3M | M6 | 50 | 300 | 50 | 30 |
| 4M | M7 | 60 | 360 | 60 | 60 |
| 5M | M8 | 60 | 360 | 60 | >60 |
DÜZENLİ KONTROL
ELEKTRİKLİ ZİNCİRLİ VİNÇLER ÜZERİNDEKİ GÜNLÜK KONTROL
| MADDE | HASARLI | HASARSIZ | ÇÖZÜMLERİ |
| İsim etiketleri ve işaretler | Deforma yok ve işaretler net | Temizleme, onarma veya değiştirme | |
| Parçaların deformasyonu | Görsel kontroller | Dikkat çekici deformasyon, hasar ve kusur yok | Deforme olmuş parçayı değiştirin |
| Civatalar, somunların yalpalaması ya da düşmesi | Görsel kontrol ve civataları sıkma | Küçük cıvata vb. parçalar yerlerinden çıktığında makinanın başka yerlerine düşme ihtimali vardır. Bu yüzden kurulum ve kullanım öncesi lütfen hepsinin sıkı olduğundan emin olun | Parçaların görünen bir yere düştüğünden emin olun |
