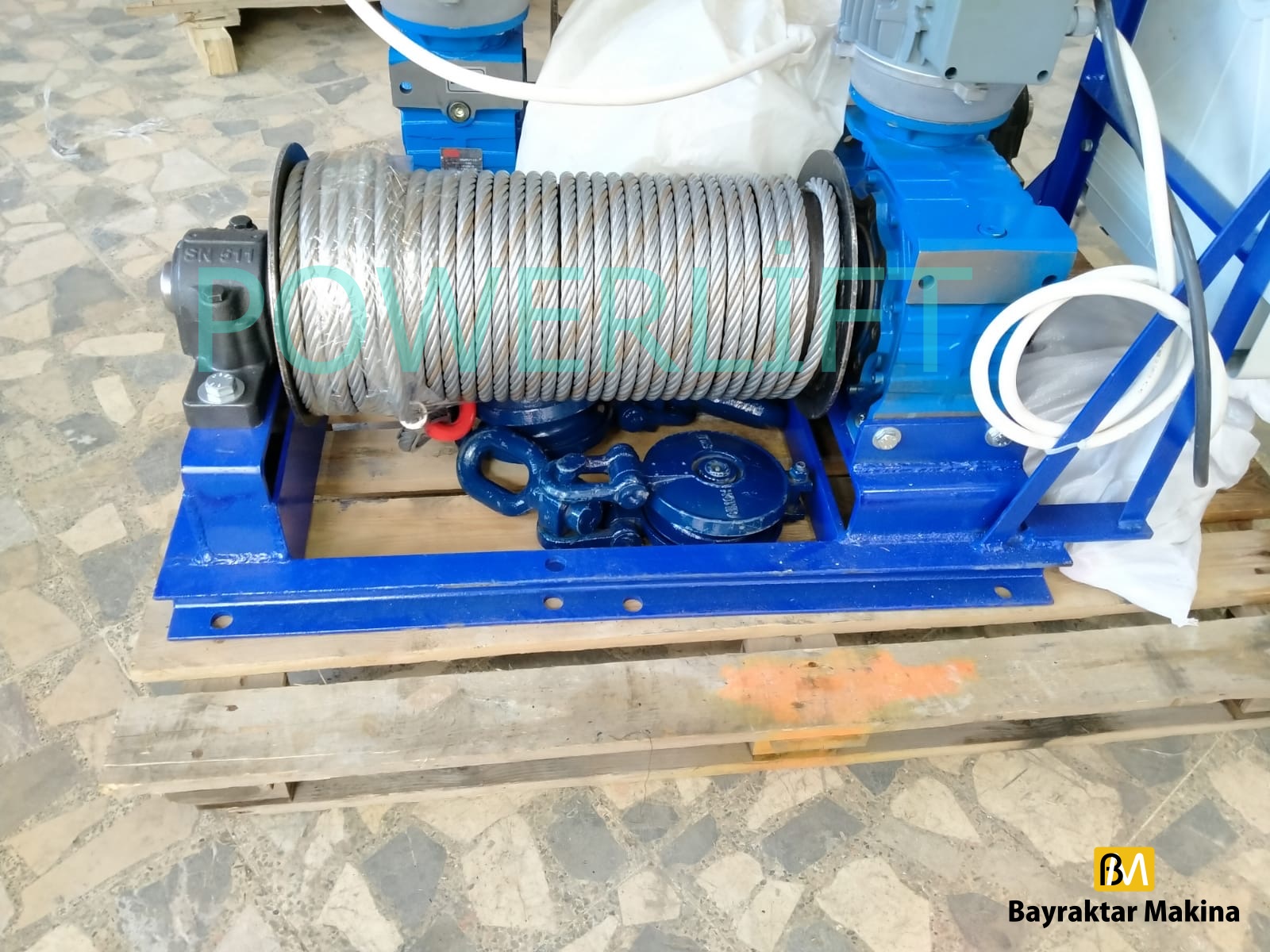

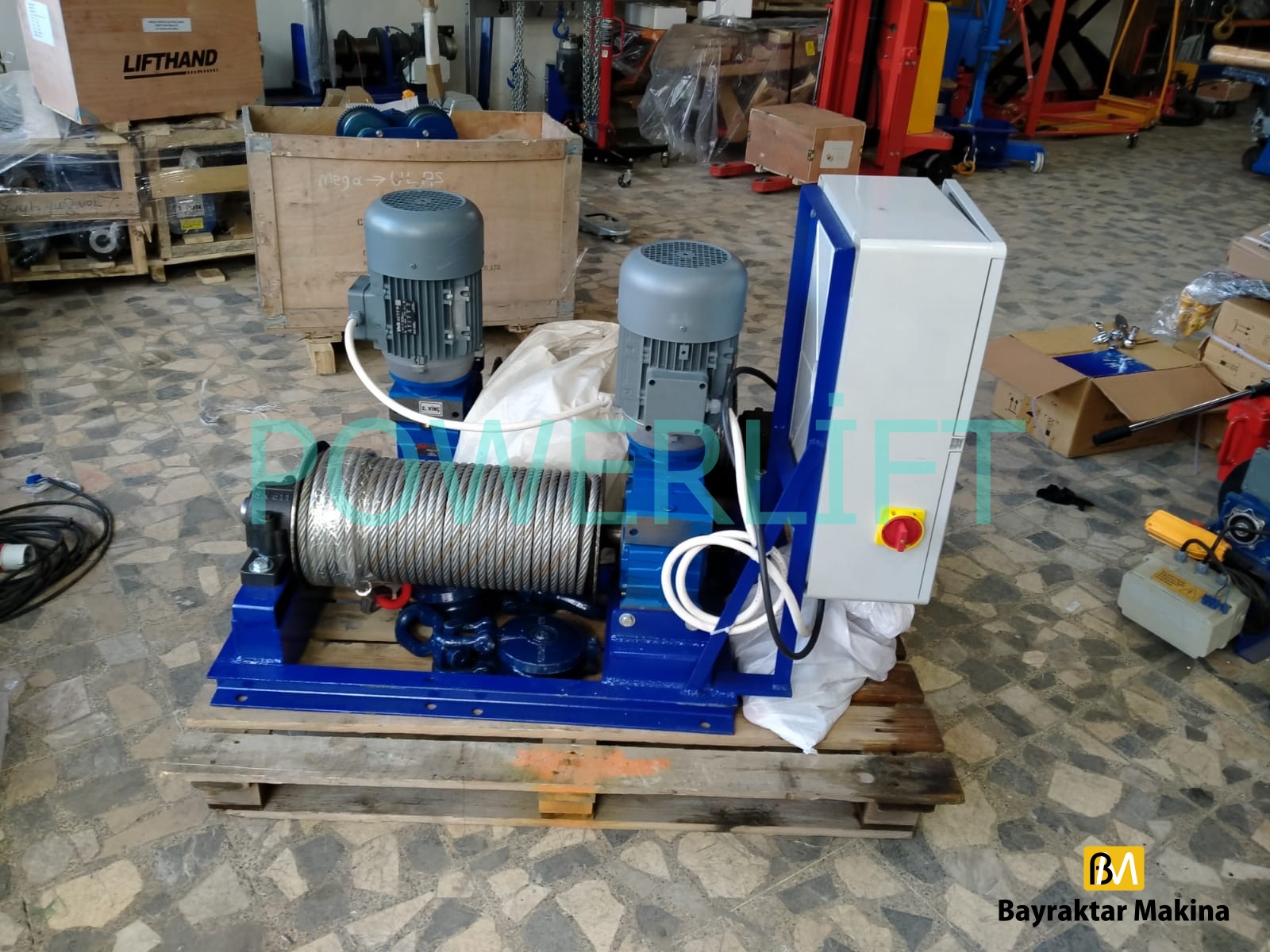

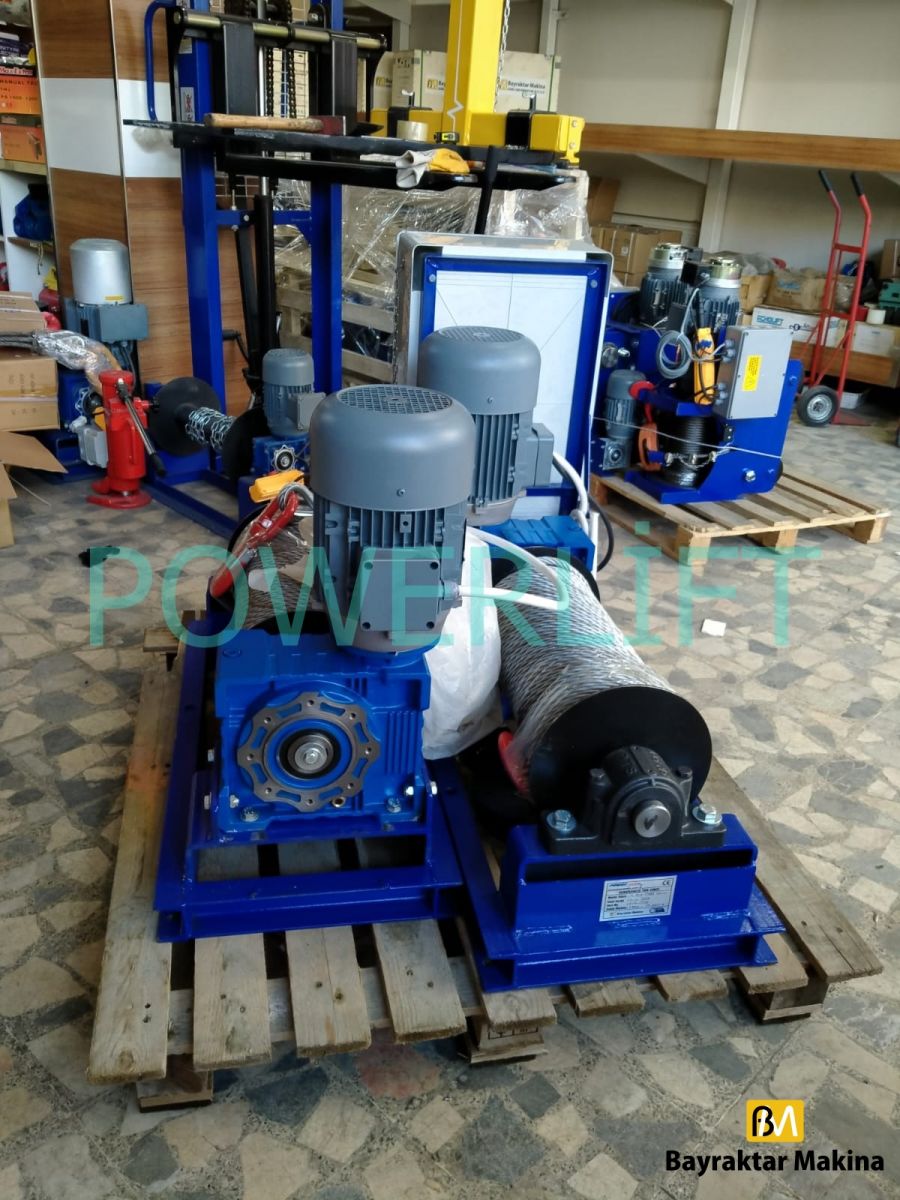

Powerlift GEMİ AMBAR KAPAK VİNCİ - SENKRONİZELİ ÇİFT HIZLI

Ürün Açıklaması

Ürün Kodu : GAKV-02

Ürünlerimiz CE belgelidir. İstenilen halat uzunluğunda ve istenilen çekme kapasitesinde imalatlarımız mevcuttur.

ELEKTRİKLİ IRGAT
KULLANIM KILAVUZU
USER GUIDE

Uygulamalar (Applications)

Yer vinci genellikle ağır yüklerin saptırma makası ya da direkt olarak çekilmesini sağlar.

Location winch usually allows the diversion of heavy scissors or direct withdrawal and removal. In addition, stable lifting and lowering, ease of use, security and reliability features are available for use in hard and flat surface.

Ana Parametreler (Main Parameters)

TEKNİK ÖZELLİKLER (TECHNİCAL İNFO)

Motor Markası Motor Marking		Volt
Motor Gücü Motor Power		5,5kw 1500 devir
Redüktör Reductor		Kare Dişli Sistem
Tambur Roll		1 adet tambur, tamburda 25 metre halat sarılı
Halat Wire Rope		14 mm galvanizli
Motor Enerjisi Motor Energy		380 volt

Elektrik Kabloları Electrical Cables		Mavi: Nötr, ve diğerleri 3 faz , Topraklama pano içinden ( Elektrik şemasında gösterilmiştir.) Blue: Neutral, and others 3 phases, through the Grounding board (Shown in the wiring diagram.)

Kullanım Öncesi Kontrol (Control Before Use)

Kullanmadan önce çelik halatın gerginliğini kontrol edin. Elektrik tesisatının uygun bağlandığını kontrol edin.

Check the tension of the wire rope before use. Check that the appropriate electrical wiring connected.

Vinci yağmur, su ve nem gibi etkenlerden koruyunuz.

1- Protect the crane from factors such as rain, water and moisture.

Çelik halatı kullanım öncesi kontrol ediniz.

2- Check the steel rope before use.

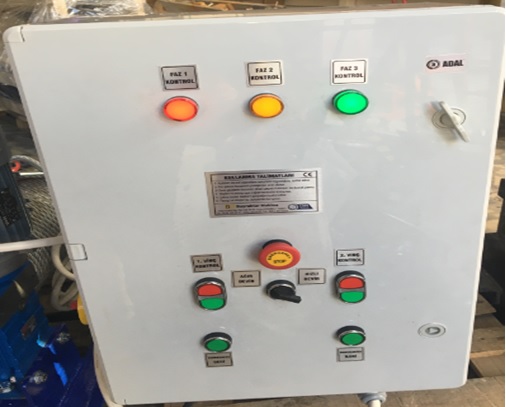

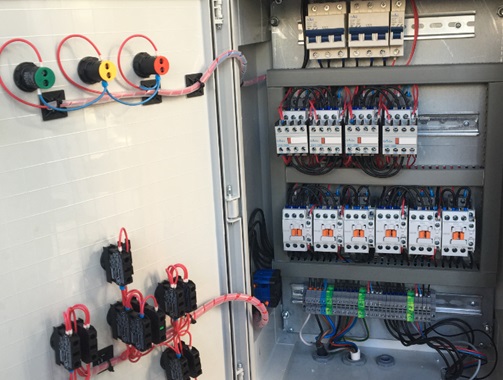

ELEKTRİK BAĞLANTI TALİMATI (ELECTRICAL CONNECTION INSTRUCTION)

Pano üzerindeki düğmelerin tamamen uyumlu bir şekilde kullanılması için bağlantıların düzgün ve
uygun yapılması gerekmektedir.
In order for the buttons on the panel to be used in full harmony, the connections must be made
properly and properly.
Bunun için düğmelerin tam karşılıklarının olması için lütfen fazları kontrol ediniz.
For this, please check the phases so that the buttons have exact equivalents.

En soldan 3 bağlantı 3 fazı temsil eder.
3 connections from the far left represent 3 phases.
Ardı sıra gelen mavi bağlantı nötr&39;ü temsil eder.
The successive blue link represents neutral.
Ardı sıra gelen sarı yeşil bağlantı toprağı temsil eder.
The successive yellow green link represents ground.
